在工業設備向高負載、高精度、長周期運行發展的背景下，工業流體狀態監測正從“事后分析”走向“實時感知”。尤其是在液壓系統、潤滑系統、液冷系統等場景中，氣泡（含氣）與清潔度（顆粒污染）已被公認為誘發系統失效的兩大關鍵風險源。
圍繞“如何在線檢測氣泡和清潔度”，行業形成了從超聲檢測到光學成像的多種技術路徑。本文將系統梳理主流檢測傳感器類型及其應用特點，并結合智火柴在光學檢測領域的代表產品——IFD-3 動態圖像顆粒傳感器，解析當前工業流體監測的技術演進趨勢。
一、為什么氣泡和清潔度必須同步監測？
在實際工況中，氣泡與顆粒污染往往并非孤立存在，而是相互耦合：
氣泡問題
• 導致液壓系統響應滯后、壓力波動
• 引發氣蝕、噪聲及元件表面沖蝕
• 加速油液氧化與性能衰減
清潔度問題
• 固體顆粒是閥卡滯、泵磨損、軸承早期失效的主要誘因
• 微小顆粒在高精密系統中即可造成致命影響
因此，同時獲取氣泡數量、顆粒尺寸、濃度及類型信息，已成為現代工業流體監測的核心需求。
二、檢測氣泡與清潔度的主流傳感器類型
1. 超聲波氣泡傳感器
技術原理：
利用超聲波在液體與氣體中傳播特性差異，通過回波衰減或聲速變化判斷氣泡存在。
特點與應用：
• 適合檢測氣泡有無及相對變化趨勢
• 對油液顏色、污染不敏感
• 難以區分氣泡尺寸分布，無法獲取顆粒信息
典型應用：
液壓站回油管路、冷卻回路氣蝕預警
2. 電容 / 介電式傳感器
技術原理：
基于氣體、油液介電常數差異，檢測介質變化。
特點與應用：
• 結構簡單、成本較低
• 對油品成分、溫度變化敏感
• 難以適應多污染源復雜工況
3. 激光遮光式顆粒計數器
技術原理：
通過顆粒遮擋激光光束產生的信號變化，統計顆粒數量并換算清潔度等級。
特點與應用：
• 可輸出 ISO 4406、NAS 1638 等標準結果
• 對氣泡極為敏感，易將氣泡誤判為顆粒
• 無法識別顆粒形貌與污染來源
4. 光學動態圖像傳感器（發展趨勢）
隨著工業系統對數據可信度與可解釋性要求的提升，單一信號型傳感器已難以滿足需求，動態圖像光學檢測技術逐漸成為高端應用的優選方案。

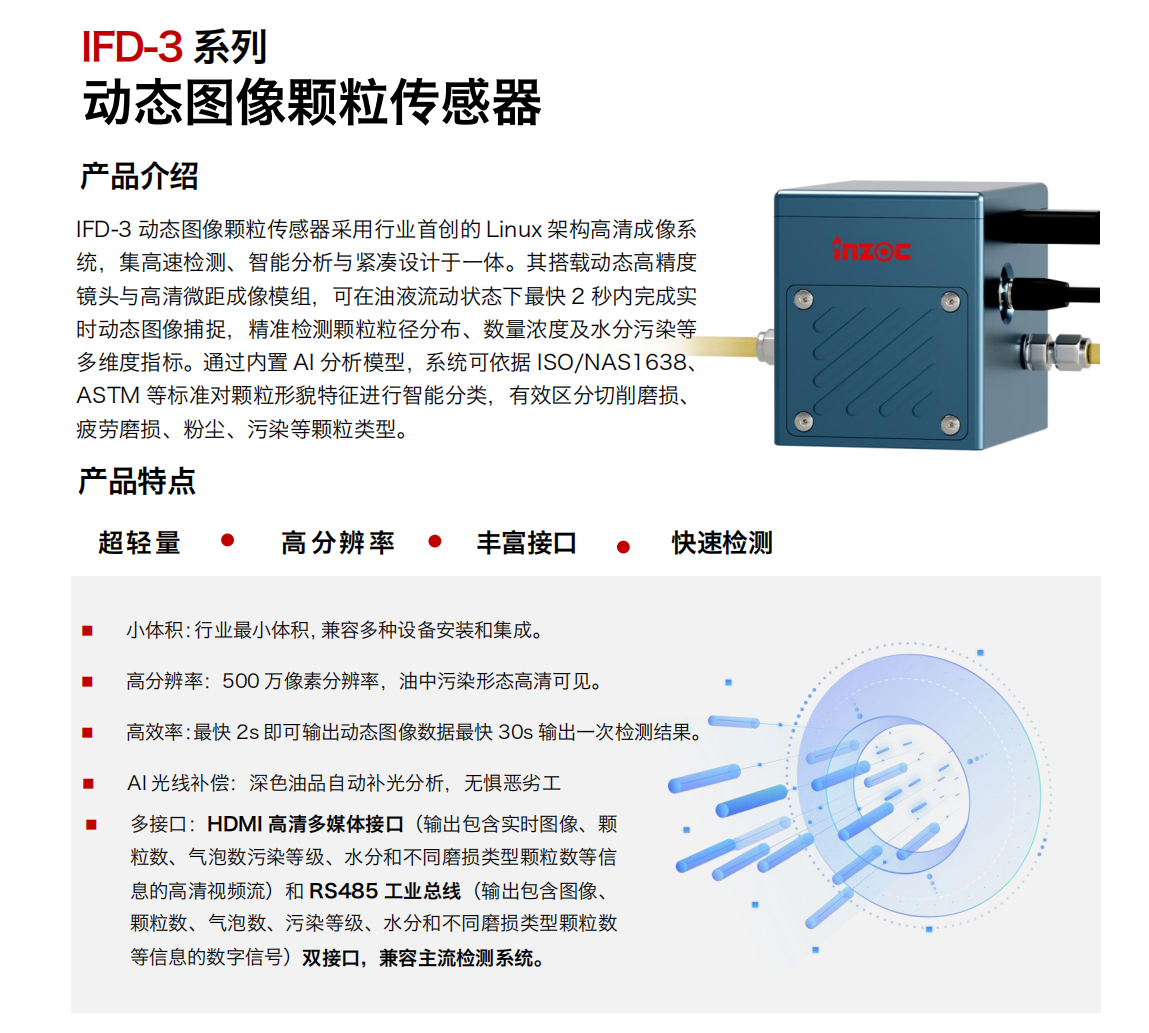

三、IFD-3 動態圖像顆粒傳感器：光學檢測的進階形態
作為智火柴在工業油液監測領域的代表性產品，IFD-3 動態圖像顆粒傳感器基于光學成像與智能分析融合設計，實現了對顆粒、氣泡與水分污染的多維度同步監測。
1. 核心技術優勢
• 行業首創 Linux 架構高清成像系統
在油液流動狀態下，最快 2 秒完成動態圖像捕捉，實現真正的在線監測。
• 500 萬像素高清微距成像
油中顆粒、氣泡形態清晰可見，避免“黑箱式”數據輸出。
• AI 智能分析模型
內置 AI 分析模型，可依據 ISO / NAS 1638 / ASTM 等標準，對顆粒進行智能分類，有效區分：切削磨損、疲勞磨損、粉塵污染、外來雜質
• 氣泡與顆粒有效區分
通過形貌特征識別，顯著降低傳統光學傳感器“氣泡誤判為顆粒”的問題。
2. 面向復雜工況的工程化設計
• 小體積設計：行業最小體積，適合主路、旁路及集成式設備安裝
• AI 光線補償：深色油品自動補光分析，適應高污染、低透光工況

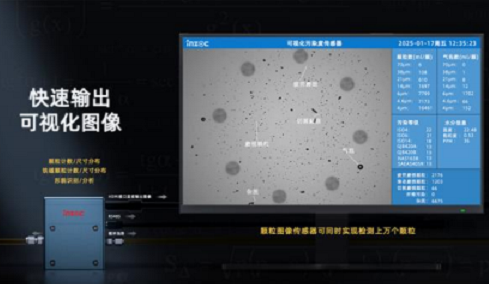

• 高效率輸出：最快 2s 輸出動態圖像、最快 30s 輸出完整檢測結果
• 多接口通信：
HDMI：輸出包含實時圖像、顆粒數、氣泡數、污染等級、水分及磨損類型的高清視頻流
RS485：輸出標準化數字信號，便于接入 PLC、DCS、智能運維平臺
四、典型工業應用場景
1. 液壓與潤滑系統在線監測
實時識別氣蝕風險、異常磨損與污染源變化。
2. 液冷系統與高算力設備
對冷卻介質清潔度和氣泡進行高頻監測，保障長期穩定運行。
3. 風電、冶金、礦山等重載裝備
在高振動、高污染環境下，實現可靠的油液狀態可視化監測。
五、從“有沒有”到“看得清、分得準”
從超聲到光學，工業流體監測技術的演進，本質上是從定性判斷向定量、可解釋、可追溯發展的過程。
以 IFD-3 動態圖像顆粒傳感器為代表的新一代光學檢測方案，不僅解決了“測不準、分不清”的行業痛點，也為智能運維和預測性維護提供了更高質量的數據基礎。
對于正在推進設備智能化、數字化升級的企業而言，選擇合適的氣泡與清潔度傳感器，已不再是成本問題，而是系統可靠性的長期投資。
智慧潤滑為您提供：流體清潔度監測傳感器解決方案。對產品感興趣的話，聯系我們給您發送產品資料和報價。
本【流體清潔度監測傳感器】能實時在線監測設備機械的潤滑油粘度、水分、油品品質、磨損顆粒、污染度清潔度、泄露、溫度、密度、飽和度、振動等參數。設備具有消泡、防爆、智能預警等功能。為設備故障停機預測、維修、換油提供依據。大大提高了生產輸運的安全性。
